ステッピングホッパ

Stepping Hoppers

寸法図データ及び取扱説明書をご希望の方は、ユーザー登録をお願いします。

SHシリーズSH-1.0(1.0ℓ) / SH-1.5(1.5ℓ) / SH-3(3ℓ) / SH-5(5ℓ) / SH-10(10ℓ) / SH-20(20ℓ) / SH-30(30ℓ) / SH-45(45ℓ) / SH-60(60ℓ)

ダイシンホッパSHシリーズは、ベルトコンベアとエアシリンダーの組合せによるホッパです。
ピッチ送りでベルトコンベアを作動させるためパーツフィーダへのワーク供給が一定です。また、ホッパ内にワークが残りません。
振動式ではありませんので取付け場所を選びません。

ワンピッチ送り量　約8mm
作動回数はタイマーによる可変式
ワーク投入量　1～60リットル
タンク材質はステンレス

※レベルスイッチ及び専用コントローラ（SHC-01）は別売。
※出口高さX寸法をご指示下さい。
注）タンクとベルトのすき間が0.5mmあります。

注文形式（例）

SH本体形式

5本体サイズ

寸法図

単位：mm

仕様

形式	容量	A	B	C	D	E	F	G	H	I	J	K	φM	N	L	φP	標準X	許容重量
SH-1.0	1	寸法図による																4
SH-1.5	1.5	160	65	138	270	42.5	57	300	400	270	140	74	90	72	100	6	270	6
SH-3	3	186	75	150	368	75	74	300	450	340	160	74	90	79	110	6	255	10
SH-5	5	210	100	174	530	66	84	300	450	500	255	110	140	79	122	9	270	15
SH-10	10	210	100	174	530	125	84	300	510	500	255	110	140	79	122	9	270	20
SH-20	20	335	160	300	695	119	84	400	603	665	315	110	140	79	192	9	330	25
SH-30	30	335	160	300	695	179	84	400	663	665	315	110	140	79	192	9	330	25
SH-45	45	490	240	450	777	138	105	500	743	750	355	160	200	92	250	11	430	50
SH-60	60	490	240	450	777	188	105	500	793	750	355	160	200	92	240	11	430	55

SHEシリーズSHE-3(3ℓ) / SHE-5(5ℓ) / SHE-10(10ℓ) / SHE-15(15ℓ) / SHE-20(20ℓ) / SHE-60(60ℓ)

ダイシンホッパSHEシリーズは、キャタピラベルトとエアシリンダーを組合せたホッパです。
キャタピラタイプのベルトを使用するため、ワークの供給が一定です。また、出口でのワークのツマリがありません。
また、省スペース設計で取付けがしやすく、タンク位置が低いため、ワーク投入も容易に行えます。ステンレス製ですので食品など広い用途に対応出来ます。

ワンピッチ送り量　約8mm
作動回数はタイマーによる可変式
ワーク投入量　3～60リットル
タンク材質はステンレス

※レベルスイッチ及び専用コントローラ（SHC-01）は別売。
※出口高さ×寸法をご指示下さい。

注文形式（例）

SHE本体形式

3本体サイズ

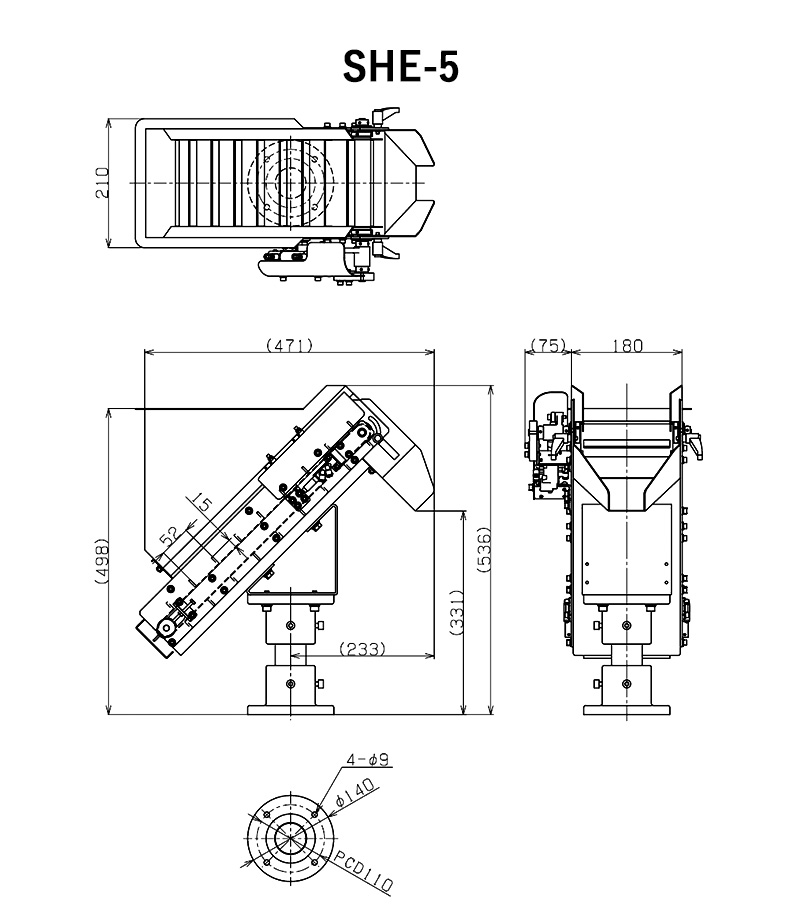

寸法図

単位：mm

仕様

形式	A	B	C	D	E	F	φG	H	φI	P（ベルトピッチ）	標準X
SHE-3	180	80	470	235	540	440	140	110	9	52	330
SHE-5	180	80	470	235	540	500	140	110	9	52	330
SHE-10	306	80	650	310	690	535	140	110	9	50.3	450
SHE-15	306	80	650	310	690	600	140	110	9	50.3	450
SHE-20	306	80	650	310	690	655	140	110	9	50.3	450
SHE-60	393	87	865	405	830	820	200	160	11	50.3	555
